Albany

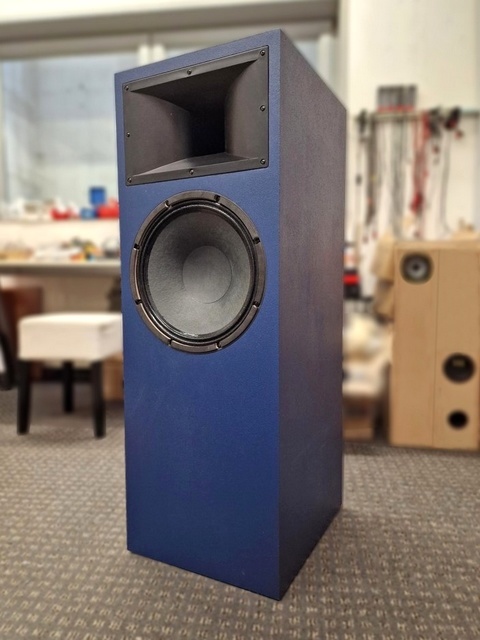

Für unser 15. D.A.U. Treffen hatten wir uns auf die Fahne geschrieben, einen Lautsprecher als ein weiteres Gemeinschaftsprojekt auf den Weg zu bringen. So ging es bereits lange im Vorfeld in die entsprechende Planung. Nach einigen Gesprächen stand fest, dass es ein Standlautsprecher werden sollte. Schnell hatten wir uns auf den The Box Speaker 12-280/8-A aus dem Hause Thomann als Tiefmitteltöner festgelegt.

The Box Speaker 12-280/8-A

Gefertigt wird dieses preiswerte Chassis von Elder Audio, und es bringt für seinen geringen Preis sehr ordentliche Parameter mit. Diese weichen zwar vom Datenblatt ab , aber die TSP machen einen Einsatz in einem BR Gehäuse noch so eben möglich.

The Box Speaker 12-280/8-A gemessene TSP

Mit diesen TSP fühlt sich das Chassis mit etwa 85 Litern Luft im Rücken recht wohl. Gehäusesimulationen mittels AJHorn und dem MJK Sheet zeigen ein identisches Verhalten.

The Box Speaker 12-280/8-A in 85 Litern BR

Die Auswahl der begleitenden Treiber/Horn Kombination für den MHT-Bereich haben wir nach sehr vielen Versuchen mit diversen Treibern an diversen Hörnern getroffen. Schlussendlich haben wir uns für das  Celestion H1-9040P entschieden, welches von einem RCF CD350 befeuert wird.

Celestion H1-9040P

RCF CD350 am Celestion H1-9040P

Diese Kombination lieferte die mit Abstand beste Performance aus der Kombination von 4 verschiedenen Treibern an 3 verschiedenen Hörnern. Auch wenn die Versuchung groß sein sollte, das Celestion Horn durch das optisch sehr ähnliche Dayton H812 zu ersetzen, ist von diesem Unterfangen dringend abzuraten. Die Hörner unterscheiden sich in ihrer Größe, so dass sie nicht 1:1 in die Fräsung passen. Auch die Performance ist mit dem H812 eine andere. Wir müssen an dieser Stelle auch erwähnen, dass das H1-9040P erheblich sauberer gefertigt ist.

RCF CD350 am Celestion H1-9040P Messung 0° – 90°

Der RCF CD350 liefert an dem Horn ein wunderbares Verhalten. Bis auf eine unbedeutende kosmetische Kleinigkeit im Bereich von etwa 3kHz ist das Verhalten einwandfrei. Der bis unter 1kHz volle Pegel spielt der Belastbarkeit des gesamten Lautsprechers in die Karten. Ein ebenfalls im Test eingesetzter Celestion Treiber mit 1,7 Zoll Schwingspule fiel bereits unterhalb von 1,5kHz ab, so dass deutlich größere Kondensatorwerte für die zum Tiefmitteltöner hin notwendige tiefe Trennfrequenz von ca. 1,3 – 1,4kHz erforderlich gewesen wären.

Celestion Treiber am Celestion H1-9040P Messung 0° -60°

Leider bricht die Membran des TMT kurz darüber in Resonanzen auf. Dies und die Tatsache, dass das Thomann Chassis unter Winkeln sehr stark bündelt, vereitelt eine höhere Trennfrequenz. Die Resonanzspitze bei ca. 1,7kHz ist offenbar nicht bei allen Chargen in dieser Art ausgeprägt. Verlassen wollten wir uns darauf jedenfalls nicht.

The Box 12-280/8-A Messung unbeschaltet 0° – 90°

Von vornherein war klar, dass wir einen Standlautsprecher bauen werden. Dies erschien uns sinnvoll, denn warum sollte man rund 90 Liter Luft in einem Format unterbringen, welches einen Ständer erfordert um die MHT Einheit auf Ohrhöhe zu bringen? So entstand ein Lautsprecher mit 1 Meter Höhe, möglichst schlanker Schallwand und moderater Tiefe. Damit sollte sich der Lautsprecher optisch ansprechend in einen Wohnraum integrieren lassen.

Auch in Punkto Weichenentwicklung haben wir verschiedene Philosophien verfolgt. Natürlich könnte man, besonders im Hinblick auf die Tatsache, dass relativ preiswerte Chassis zum Einsatz kommen, den Lautsprecher mit einer verhältnismäßig einfachen Schaltung zum Spielen bringen. Unser Bestreben war aber, mit dem auserkorenen Material einen möglichst guten Lautsprecher auf die Beine zu stellen. So haben wir uns dazu entschlossen, die Filter der Frequenzweiche so aufwändig wie nötig, dennoch aber so preiswert wie möglich zu gestalten. Die wegen der Membranresonanzen des TMT notwendige tiefe Trennung ließ uns letztlich zu einem Filter 4. Ordnung für den 12-280/8-A greifen. Dieses erfordert nur einen preiswerten Kondensator mehr, führt aber zu einer sauber abfallenden Flanke zur Trennfrequenz hin. Die Membranresonanz ist nicht einmal mehr im Ansatz zu sehen und hat nicht die Spur einer Chance ihr Unwesen zu treiben. Die Hornkombination gibt sich mit einem Filter 3. Ordnung zufrieden. Die Kombination dieser beiden Filter bringt noch einen weiteren Vorteil mit sich. Die beiden Chassis addieren sich ohne die bei solchen Kombinationen häufig vorkommenden Phasenschweinereien zu einer Summenkurve, die im gesamten Bereich der Trennfrequenz komplett oberhalb der Einzelzweige verläuft. Dies war mit keiner der weiteren ausprobierten Filtertopologien möglich.

Albany Simulation 0° + Einzelzweige

Eine testweise Verpolung des Hochtöners zeigt eine tiefe Kerbe im Bereich der Trennfrequenz, was die korrekte Funktion unserer Weichenschaltung hinsichtlich der Phasenlage nochmals bestätigt.

Albany Simulation 0° + Einzelzweige bei umgekehrter Polung des Hochtöners

Die Senke auf Achse zähmt den bei Kombinationen mit Horntreibern häufig etwas aufdringlichen Präsenzbereich. Insbesondere bei höheren Pegeln kann dieser sehr unangenehm klingen. Man fühlt sich dann vom Lautsprecher förmlich angeschrien. Bereits unter 15° verläuft der Frequenzgang nahezu glatt. Ab einem Abhörwinkel von etwa 30° verlaufen die Frequenzgänge optimal.

Albany Simulation 0° – 90°

Der Sinn dieser Maßnahme zeigt sich im Energiefrequenzgang des Lautsprechers, den die blaue Kurve der unteren Grafik abbildet. Dieser zeigt die gleichmäßige Energieabgabe des Lautsprechers in den Raum und bestätigt die Sinnhaftigkeit der von uns gewählten Abstimmung.

Albany Simulation Energiefrequenzgang

Nach all den Simulationen war es an der Zeit, die Weiche zu stecken und reale Messungen vorzunehmen. Wie zu erwarten war, decken diese sich mit den Simulationen.

Albany Messungen 0° – 90°

Klirrmessungen haben wir selbstverständlich auch vorgenommen. Auch in dieser Hinsicht verhält sich die Albany vollkommen problemlos. Hier zunächst der Klirr bei 90dB

Albany Klirr @ 90dB

Auch bei 95dB ist alles in trockenen Tüchern.

Albany Klirr @ 95dB

Die Weichenschaltung ist immer noch als recht einfach zu bezeichnen. Der Tiefpass besteht aus einem Filter 4. Ordnung und einem Saugkreis. Den Hochpass bildet ein Filter 3. Ordnung, welches mittels eines Spannungsteilers und eines zusätzlichen Vorwiderstands für klare Pegelverhältnisse sorgt. Ein kleiner Saugkreis beruhigt die bereits zuvor beschriebene kleine Unruhe bei ca. 3 kHz.

Albany Weichenplan

Hinsichtlich der Weichenbauteile führen viele Wege nach Rom. In unserem Testaufbau wurden für die 1,8mH und 1,2mH Spulen im Tiefpass Luftspulen mit 1,4mm Draht verwendet. Da diese inzwischen recht teuer geworden sind, können auch Spulen mit 1,0mm Draht verwendet werden. Unterhalb von etwa 200Hz büßt man dann ca. 0,5dB an Pegel ein. In der Praxis wird dies kaum bis gar nicht auffallen. Gerade in diesem Frequenzbereich mischen sich Raumakustik und die Aufstellung der Lautsprecher zu einem großen Teil ein. Wer andere Ausführungen, wie z.B. größere Kernspulen in seinem Fundus hat, darf diese gerne probieren. Durch den niedrigeren Widerstand könnte der Bereich unter 200 Hz dann vielleicht 0,5dB mehr Pegel mitbringen. Die Spulen in den Saugkreisen dürfen gerne als preiswerte Kernspulen mit 0,7mm Draht ausgeführt werden. Die im Schaltplan angegebenen ohmschen Werte entsprechen diesen. Abweichungen im normalen Maße sind erlaubt, da der Gesamtwiderstand eines Saugkreises maßgeblich ist, und dieser wird nahezu komplett von den physisch im Saugkreis enthaltenen Widerstand gebildet. Die kleine 0,47mH Spule im Hochpass sollte als 0,7mm Luftspule ausgeführt werden. Der Widerstand der Spule sollte im Bereich 0,5-0,6 Ohm liegen. Als Kondensatoren im Tiefpass reichen definitiv Elkos. Im Hochpass bieten sich Folienkondensatoren an. Der 8,2 Ohm Widerstand im Sauger des Tiefpasses sollte mindestens ein 20 Watt Typ sein. Beim 6,8 Ohm Vorwiderstand des Hochpasses schaden 20 Watt auch nicht. Sicher ist sicher. Beim Spannungsteiler sind 10 Watt Typen vollkommen ausreichend. Wegen der vielfältigen Möglichkeiten hinsichtlich der Spulen haben wir nur einen Warenkorb für die Weichenteile für den Quint Store vorbereitet. Wir haben Luftspulen mit 1,4mm Draht hinzugefügt. Bei der Wahl von 1,0mm Spulen lassen sich nach heutigem Preisstand (01.11.2023) pro Seite 27,48 Euro einsparen.

Warenkorb PDF

Warenkorb für die Weichenteile der Albany im Quint Store (Preisstand 01.11.2023)

Modifikationsmöglichkeiten:

Wer es im Präsenzbereich gerne etwas „pfeffriger“ mag, kann über eine einfache Variation zweier Widerstände die Senke etwas abflachen, ohne die Hochtonenergie zu beeinflussen. Dazu wird der Wert des Vorwiderstands im Hochtonzweig von 6,8 Ohm auf 8,2 Ohm vergrößert. Gleichzeitig muss der Parallelwiderstand von 2,2 Ohm auf 2,7 Ohm erhöht werden. Der Effekt lässt sich noch steigern, indem der 22µF Kondensator im Hochpass auf 18µF reduziert wird.

Albany Präsenzbereich Variantionsmöglichkeiten

Die Impedanzmessung zeigt eine BR Abstimmung auf ca. 45 Hz. Wir haben in unserem Aufbau 2 Ports mit je knapp 80mm Durchmesser verwendet. Für das Tuning auf 45 Hz müssen sie auf 50mm gekürzt werden. Natürlich kann dieses Tuning durch eine alternative Portlänge an den persönlichen Geschmack angepasst werden. Für ein tieferes Tuning müssen die Ports etwas länger bleiben, bei kürzeren Ports steigt die Abstimmung. Seilbstverständlich kann bei gleicher Länge auch ein einzelner Port verwendet werden. Dieser muss dann einen Durchmesser von 110mm aufweisen.

Albany Impedanzverlauf

Der Gehäuseaufbau birgt keine besonderen Schwierigkeiten. Um das Horn vor den rückwärtigen Druckwellen des Tiefmitteltöners zu schützen, wurde es in einer separaten Kammer verbaut. Diese dient gleichzeitig für die Unterbringung der Frequenzweiche. In unserem Aufbau bleibt das Fach rückseitig offen. Es steht natürlich jedem frei, einen passenden Deckel anzufertigen mit dem die Öffnung verschlossen wird. Ferner beherbergt das Gehäuse am Boden einen IHA, der der stehenden Längswelle im Gehäuse Einhalt gebietet. Wer plant, die Lautsprecher häufig zu bewegen und zu transportieren, kann den Treiber mit einem kleinen Brettchen, welches sich aus den Resten der Chassisausschnitte einfach fertigen lässt, abstützen. Im stationären Heimbetrieb ist das nicht nötig. Es schadet aber auch nicht, und es verursacht keine weiteren Kosten.

Albany Bau- und Bedämpfungsplan (vergrößern -> rechte Maustaste -> Grafik in neuem Tab öffnen)

Die Weichen- und Baupläne sind für private Nutzung freigegeben. Jegliche Form der gewerblichen Nutzung oder Verbreitung ohne vorherige Absprache ist untersagt und wird strafrechtlich verfolgt.

An dieser Stelle möchten wir erwähnen, dass die Namensgebung der Albany kein Zufall ist. Nur wenige Tage vor unserem 15. D.A.U. Treffen verstarb Roger Whittaker. Aus einem Spaß geboren, begleitete Roger Whittaker über viele Jahre hinweg unsere Treffen. Im Bericht über unser 15. D.A.U. Treffen haben wir das ein wenig näher erläutert. Roger hat uns jedenfalls viel Freude bereitet. Wir sahen uns deswegen veranlasst, ihm diesen Lautsprecher zu widmen und „Albany“ zu taufen.

Nun könnte man auf den Gedanken kommen, die Albany könnte nur sanfte Töne von sich geben. Die kann sie in der Tat. Durch ihre gewissenhafte Abstimmung kommt sie mit Stimmen hervorragend zurecht. Da zischelt nichts. Alles kommt auf den Punkt. Unsere Referenzstimme von Hilary James ertönt beim famosen „Storm Warning“ perfekt. Die Albany kann aber auch richtig zupacken. „Avratz“ von den Infected Mushrooms lässt richtig Freude aufkeimen. Auch bei kleineren Ensembles weiß die Albany zu überzeugen. Die räumliche Darstellung gelingt einwandfrei. Die Albany spielt einfach und macht richtig viel Freude.
