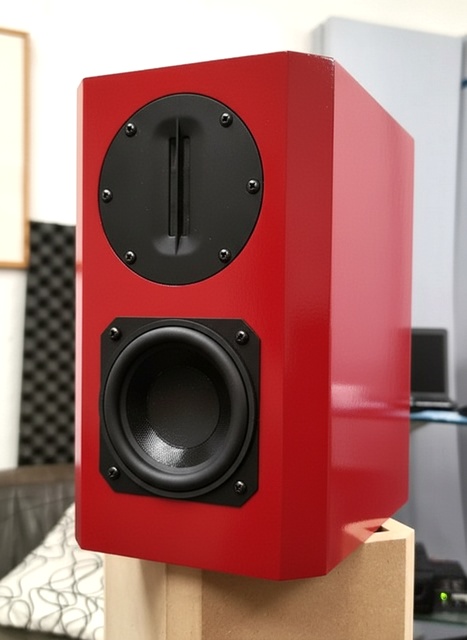

Alberich – Kleinlautsprecher mit Folienhochtöner

Welcher Mann kennt es nicht? So richtig erwachsen wird man(n) nie. Deswegen brauchen Männer auch regelmäßig neues Spielzeug. Ob es nun eine neue Kamera, ein Sportgerät oder was auch immer ist. Die Welt der Spielzeuge ist unermesslich und spannend zugleich. Für den DIY’ler sind neue Lautsprecher Chassis gern gesehene Spielzeuge. So schlägt man(n) zuweilen rein aus Neugierde auch mal auf der Restpostenrampe oder im fernen China zu. Und so kommt es, dass Dinge zusammen finden, deren Herkunft unterschiedlicher nicht sein kann. Doch der Reihe nach…

Bereits vor längerer Zeit kam mein Zeigefinger nicht am Bestellknopf vorbei, als ich in einem chinesischen Onlineshop Audiopur RT-7040 Magnetostaten zu einem Paarpreis von unter 20,- Euro fand.

Audiopur RT-7040



Messungen zeigten, dass die guten Stücke ab etwa 4 kHz ordentlich sind. Ab 4,5 kHz ist die Paargleichheit sogar exzellent. Was aber tun, mit diesen Wunderwerken chinesischer Handwerkskunst? Auf die Schnelle fand ich damals keine Antwort auf diese Frage, und so wanderten die Tweeter in meine Regale.

Aliexpress ist ähnlich aufgebaut wie ebay. Die Angebote stammen also von unterschiedlichen Händlern. So kann es sein, dass sich die Bezeichnungen und natürlich auch die Preise für die HT unterscheiden. Bei GHXAMP sieht man in den Angebotsfotos den Karton mit dem Aufdruck Audiopur. Die Maßzeichnung enthält den noch anderen Markennamen „AudioTou“. In manchen Angeboten wird die Folie auch AL-100 bezeichnet. Der Anbieter FTY Power Proaudio nennt wiederum den Namen „Audiopur“. Hier wird also fleißig umgelabelt bzw. umbenannt. In den jeweiligen Angeboten werden nach einigem Scrollen weitere Angebote sichtbar, unter anderem auch für den hier benötigten Hochtöner. Hier sollte man das günstigste Angebot wählen. Bitte unbedingt auf Lieferzeiten und Portokosten achten.

Bei meinen täglichen Recherchen fand ich beim Restposten-Versender Pollin Electronic vor ein paar Tagen ein interessantes Chassis im Abverkauf. Der Phonar PMM100/8-1 wird zwar als Mitteltöner angepriesen, aber meine Vermutung, es könne sich um einen kleinen Tiefmitteltöner handeln, sollte sich bestätigen.



Phonar PMM100/8-1



Die Messung der TSP zeigte geringe Fertigungstoleranzen und nur sehr kleine Abweichungen zueinander. Für eine sinnvolle Abstimmung ist dies ein sehr wichtiges Kriterium, und so entschied ich, die Kombination mit der preiswerten China Folie in Angriff zu nehmen.

Phonar PMM100/8-1 TSP Vergleich



Eine nachfolgende Simulation mit AJHorn verriet, dass der kleine Tiefmitteltöner in einem nur 5 Liter kleinen BR Gehäuse bis Mitte 50 Hz spielen kann.

Phonar PMM100/8-1 in 5 Litern BR



Ich entsann mich eines kleinen Projekts, welches ich nicht zu Ende geführt habe. Die seinerzeit gefertigten Gehäuse standen noch in meiner Werkstatt und luden zu dem Versuch ein, die beiden Chassis miteinander zu kombinieren. Flugs wurde eine neue Schallwand mit passenden Öffnungen aufgebracht. Seitliche Fasen verleihen dem Gehäuse etwas mehr Leichtigkeit. Dem Abstrahlverhalten schaden sie ohnehin nicht. Guten Mutes wurden die Gehäuse bedämpft, und die Chassis nebst Port wurden montiert. Mit 26,5 x 16 x 20 cm (H x B x T) sind die Gehäuse regelrechte Zwerge. Zwerge? Alberich? So sollen die kleinen Kistchen fortan heißen.

Die beiden Chassis zeigten nach dem Einbau in das vorhandene und umgebaute Gehäuse in unbeschaltetem Zustand folgendes Verhalten:

Phonar PMM100-8-1 in 5 Litern BR unbeschaltet



Audiopur RT-7040 unbeschaltet



Gleich nach den Messungen der unbeschalteten Chassis konnte die Simulation einer Weichenschaltung beginnen. Um die Aussage von AJHorn zu untermauern erfolgte zunächst eine Simulation des zu erwartenden Achsenfrequenzgangs mit Boxsim. Dieses Programm ermöglicht die Darstellung des Verhaltens im Bassbereich, welches aus den TSP generiert wird. Ein Fügen von Nah- und Fernfeld kann somit vermieden werden.

Alberich – Simulation mit Boxsim



Leider kann Boxsim keine Winkelfrequenzgänge simulieren, so dass diese Simulationen mit Vituixcad durchgeführt wurden, welches wiederum kein Verhalten im Bassbereich aus TSP generieren kann.

Alberich – Simulationsübersicht mit Vituixcad



Aus einem mir bislang unerfindlichen Grund wird bei dieser Simulation der Hochtonanteil der Achsensimulation etwas verzappelt dargestellt. Dies ist lediglich bei der 0° Simulation der Fall. Alle weiteren Winkelmessungen sind nicht betroffen. Das Phänomen tritt in Boxsim nicht auf. Die für die Simulation mit beiden Programmen verwendeten Messungen sind identisch.

Die Weiche konnte nun gesteckt werden, um erneut zu zeigen, dass die realen Messungen natürlich mit dem simulierten Verhalten übereinstimmen.

Alberich – Messung 0° – 90°



Erwartungsgemäß stimmen Simulation und Mes… Sie wissen schon. Dieser Satz mag für einige amüsant sein. Punxsutawney Phil hätte jedenfalls Freude an diesem Deja vu… 😉

Alberich – Messung 0° + Einzelzweige



Alberich – Messung 0° + Impedanzverlauf



Nicht schlecht, für „mit ohne“ Schallführung. Natürlich hat das seinen Preis. Die Weiche nimmt monetär recht genau soviel Platz ein, wie die Chassis. Mit etwa 50,- Euro pro Seite „mit alles“ sollte sich Alberich aufbauen lassen. Dafür gibt es einen schmucken Leisesprecher mit Folienhochtöner. Man(n) mag halt gerne Spielzeuge.

Alberich – Weichenplan



Warenkorb PDF

Im Warenkorb finden sich alle Bauteile nach obigem Plan. Wer eine etwas spritzigere Hochtonwiedergabe bevorzugt, kann den 6,8 Ohm Parallelwiderstand im Hochtonzweig durch eine 8,2 Ohm Variante ersetzen.

Der Bauplan stellt keine sonderliche Herausforderung dar. Das Gehäuse besteht lediglich aus 6 Brettern.

Alberich – Bau- und Bedämpfungsplan (vergrößern -> rechte Mauslaste -> Grafik in neuem Tab anzeigen)



Die Weichen- und Baupläne sind für private Nutzung freigegeben. Jegliche Form der gewerblichen Nutzung oder Verbreitung ohne vorherige Absprache ist untersagt und wird strafrechtlich verfolgt.

Klanglich gibt es an Alberich nichts auszusetzen! Was der ausgewogene Frequenzgang und das gute Abstrahlverhalten vermuten lassen, spiegelt sich in der Realität wieder. Alberich klingt neutral und bildet eine schöne Bühne ab. Stimmen klingen wunderbar greifbar und sehr natürlich. Dies ist ein sehr schöner kleiner Lautsprecher für den Leisehörer, für das Desktop oder alle anderen erdenklichen Möglichkeiten, bei denen es nicht auf hohe Pegel, sondern auf guten Klang ankommt.
