Es ist schon eine Weile her, dass muss ich zugeben, als mir Nico Germanos vom Tymphany Vertrieb Quint in Senden einige Chassis in die Hände drückte. So lange sogar, dass ich allmählich ein schlechtes Gewissen hatte, noch nichts damit gemacht zu haben. Und dann war da plötzlich wieder einer der Abende, an denen ich einfach ins Blaue hinein irgendwelche Simulationen erstelle. Ich entsann mich einiger der überlassenen Chassis und machte mich daran, die Amplituden- und Impedanzverläufe aus den jeweiligen Datenblättern zu tracen und in Boxsim zu importieren. Jaja, ich weiß, das wird nix, und solche Simulationen haben in der Praxis, nicht nur wegen fehlender Phaseninformationen, keinen Wert. Um die Genauigkeit geht es mir bei solchen Simulationen auch gar nicht. Vielmehr nutze ich sie, um Tendenzen zu erforschen. Wenn der Amplitudenverlauf aus den Datenblättern nämlich der Realität entspricht, lässt sich die Frequenzverbiegung aus der Simulation auch in der Praxis herstellen, mit welchen Bauteilewerten auch immer. Jedenfalls versprach die auf diese Weise anfertigte Simulation, dass sich die Chassis ggfs. mit einer Beschaltung 1. Ordnung zu einem recht interessanten Desktop Lautsprecher verheiraten lassen.
Im Tiefmitteltonbereich kommt der Tymphany HDS-P830992 zum Einsatz. Dies ist ein Chassis mit einem sehr strömungsgünstig geformten Gußkorb und einer stabilen Fiberglas-Verbundstoffmembran. Die TSP weisen ihn nicht unmittelbar als Kandidaten für den Bassreflexeinsatz aus, doch bekanntlich führen viele Wege nach Rom.
Tymphany HDS-P830992
Datenblatt mit TSP, Amplituden- und Impedanzverlauf
Tymphany HDS-P830992 in 6 Litern BR
Im Hochtonbereich wird der kleine Schwerarbeiter von einer ganz aktuellen Aluminiumkalotte des gleichen Herstellers abgelöst. Bei der DA25BG08 kann der Anwender zwischen 3 Nennimpedanzen wählen. Das Chassis wird in 4, 6 und 8 Ohm Ausführung angeboten. Allen gemein ist eine massive Alu-Frontplatte und das Schutzgitter, welches ein Diffusorscheibchen aus durchsichtiger Folie trägt. In der MI 6 kommt die 8 Ohm Variante zum Einsatz.
Da Tymphany nur noch die 6 Ohm Variante des Hochtöners ausliefert, wurde eine alternative Beschaltung dafür entwickelt. Diese findet sich im weiteren Verlauf dieses Artikels.
Tymphany DA25BG08-08
Datenblatt mit TSP, Amplituden- und Impedanzverlauf
fff
Die Beschaltung eines Lautsprechers mit Filtern 1. Ordnung mag auf den ersten Blick einfach erscheinen. Lediglich eine Spule als Tiefpass für den Tiefmitteltöner und ein einziger Kondensator als Hochpass klingen durchaus verlockend. Leider ist die Realisierung nicht ganz so einfach, wie sie in der Theorie scheint. So gibt es auf dem Weg zum Erfolg einige Klippen, die umschifft werden wollen. Zunächst einmal müssen die Chassis einen möglichst linearen Amplitudenverlauf aufweisen, der innerhalb seines Nutzbereiches keinerlei Korrekturen bedarf. Auch den Baffle Step darf man nicht außer Acht lassen. Ferner empfiehlt es sich, dem Filter auch elektrisch beste Arbeitsbedingungen zu bieten. Dazu werden die Impepdanzverläufe der Chassis linearisiert. Schauen wir uns zunächst die nicht linearisierten Impedanzverläufe der eingebauten Chassis an:
fff

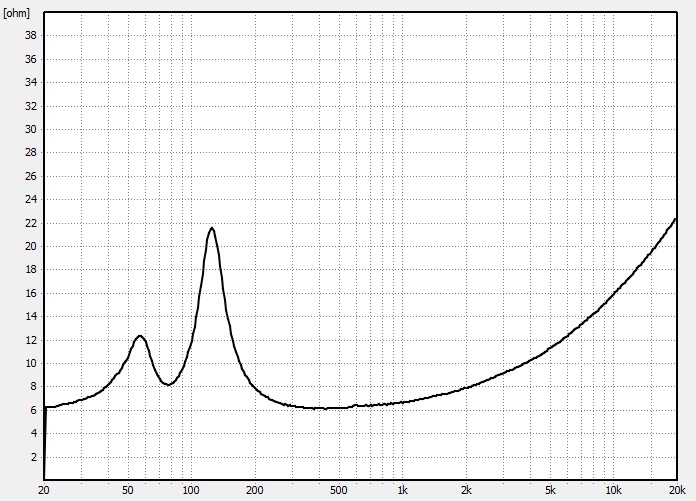

Impedanzverlauf Tymphany HDS-P830992 nicht linearisiert
fff
Die Impedanz des Chassis steigt, bedingt durch die Schwingspuleninduktivität, zu hohen Frequenzen hin an. Diese Tatsache sorgt dafür, dass ein Tiefpassfilter nicht wie vorgesehen arbeitet. Die Filterwirkung sinkt mit zunehmendem Impedanzanstieg zu höheren Frequenzen hin. Um den Impedanzanstieg zu linearisieren, sind zwei Bauteile nötig, ein Kondensator und ein Widerstand. Diese beiden Bauteile werden zunächst in Reihe geschaltet und dann gemeinsam parallel zum Tiefmitteltöner. Die beiden Impedanzhöcker im Tieftonbereich bleiben von der vorzunehmenden Korrektur unberührt. Sie sind weit genug von der angestrebten Trennfrequenz entfernt und wirken sich nicht störend auf die Filterwirkung aus. Im Falle des HDS-P830992 führen 15µF und 6,8 Ohm zu einer hinreichend glatten Impedanzkurve.
fff
Schaltung Impedanzlinearisierung Tymphany HDS P-830992
fff
Impedanzverlauf Tymphany HDS-P830992 nach Linearisierung
fff
Um einen Impedanzhöcker, wie ihn ein Hochtöner aufweist, zu egalisieren, bedarf es einer schmalbandigen Schaltung, die den Impedanzverlauf vor und hinter dem Höcker möglichst unberührt lässt. Hierzu sind 3 Bauteile notwendig. Zu der Reihenschaltung aus Kondensator und Widerstand gesellt sich zusätzlich eine Spule. Dieses auch Kerbfilter genannte Gebilde wird parallel zum Chassis geschaltet. Für die DA25BG08-08 benötigt man 18µF, 11-12 Ohm und 2,7 mH für eine nahezu perfekte Linearisierung des Impedanzhöckers. Die 11-12 Ohm addieren sich aus dem Induktiven Widerstand der eingesetzten Spule und dem physisch eingelöteten Widerstand. Betrachten wir auch hier zunächst die nicht korrigierte Impedanzkurve des Hochtöners:
fff
Impedanzverlauf Tymphany DA25BG08-08 nicht linearisiert
fff
Schaltung Impedanzlinearisierung Tymphany DA25BG08-08
fff
Impedanzverlauf Tymphany DA25BG08-08 nach Linearisierung
fff
Die Wirkung der Impedanzkorrekturglieder in Bezug auf den Amplitudenverlauf ist in den nachfolgenden Fotos sehr schön nachzuvollziehen.
fff
Tymphany HDS-P830992 unbeschaltet
fff
Tymphany HDS-P830992 beschaltet ohne Impedanzkorrektur
fff
Tymphany HDS-P830992 beschaltet mit Impedanzkorrektur
fff
Es wird deutlich, dass die Flanke erst durch das Hinzufügen der Impedanzkorrektur den gewünschten Verlauf annimmt. Ebenso verhält es sich bei der Beschaltung des Hochtöners.
fff
Tymphany DA25BG08-08 unbeschaltet
fff
Tymphany DA25BG08-08 beschaltet ohne Impedanzkorrektur
fff
Tymphany DA25BG08-08 beschaltet mit Impedanzkorrektur
fff
Die Unterschiede zwischen der Beschaltung mit und ohne Impedanzkorrektur sind in diesem Beispiel marginal, jedoch führt diese Korrektur zu einem besseren Amplitudenverlauf der gesamten Box.
Die Simulation ist jedenfalls vielversprechend und zeigt einen, gemessen an der einfachen Beschaltung, sehr ausgewogenen Amplitudenverlauf mit ordentlichem Rundstrahlverhalten.
fff
Simulation MI 6 unter Winkeln 0° – 45°
fff
Im nächsten Schritt galt es, die Simulation messtechnisch zu verifizieren. Dazu wurde die simulierte Weichenschaltung auf meinem bewährten Entwicklungsbrett zusammengesteckt. Das Ergebnis stimmt mit der Simulation erwartungsgemäß gut überein.
fff

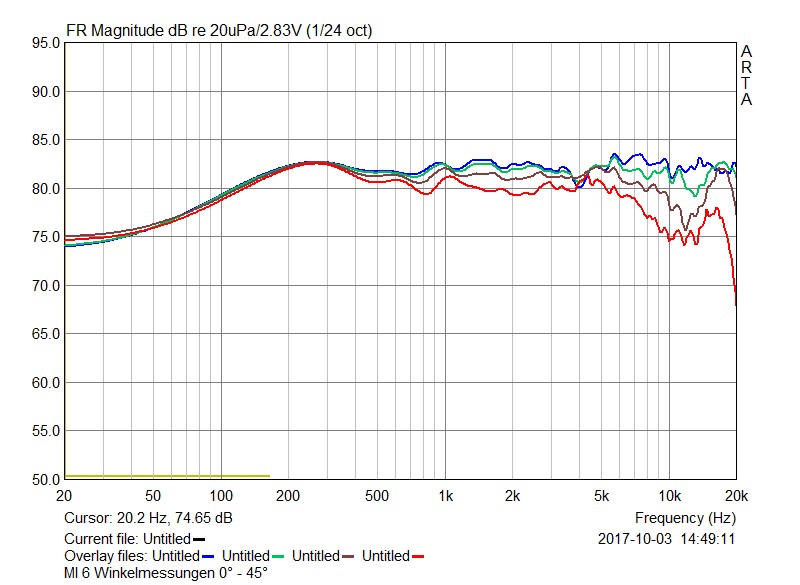

Messung MI 6 unter Winkeln 0° – 45°
fff
Die minimalistische Beschaltung führt zu leichter Kost für alle infrage kommenden Verstärker.
fff
Impedanzverlauf MI 6
fff
Klirr spielt bei der MI 6 auch keine erwähnenswerte Rolle. Hier spiegelt sich die Qualität der verwendeten Chassis wider.
fff
Klirr @ 90dB
fff
Weichenplan für den 8 Ohm Hochtöner (MK1 Version)
Weichenplan für den 6 Ohm Hochtöner (MK2 Version)
Die gemessenen Frequenzgänge der beiden Versionen sind nach der Modifikation der Weiche quasi deckungsgleich. Die minimalen Unterschiede darf man getrost auf dem Konto Toleranzen verbuchen.
Messung 8 Ohm HT (rot) vs. 6 Ohm HT (blau) vor Modifikation der Frequenzweiche
Messung 8 Ohm HT (rot) vs. 6 Ohm HT (grün) nach Modifikation der Frequenzweiche
fff
Bauplan MI 6
Die Baupläne sind für private Nutzung freigegeben. Jegliche Form der gewerblichen Nutzung oder Verbreitung ohne vorherige Absprache ist untersagt und wird strafrechtlich verfolgt.
Natürlich ist der Einsatzbereich der MI 6 nicht allein auf den Desktop beschränkt. Sie funktioniert in nicht allzu großen Räumen auch wandnah auf einem Ständer stehend hervorragend. Dies hat sie am 07.10.2017 während des DIY-Lautsprecher-Treffens bei Quint-Audio in Senden eindrucksvoll unter Beweis gestellt.
